Mini-fusée expérimentale
Esmée
Chef de projet
Projet personnel
C’Space 2025
Analyse de vol
CNES
Planète Sciences
C’Space
Esmée est la première mini-fusée expérimentale du club Ema’Bot et de l'école des Mines d’Alès, conçue pour le C’Space 2025. Pensé comme un projet complet de mécatronique, le système combine électronique embarquée, acquisition de données, télémétrie, récupération et exploitation logicielle du vol.
Rôle
Travail mené seul
Cadre
CNES · Planète Sciences · C’Space 2025
Mission
Atteindre l’altitude utile et caractériser le vol
Valeur ajoutée
Une mini-fusée porteuse du prénom de ma fille
Contexte
Esmée est née d’une ambition claire : concevoir une mini-fusée expérimentale capable de dépasser le simple démonstrateur de lancement pour devenir un véritable support d’étude de vol pour le club. Le projet s’inscrit dans le cadre du C’Space, avec les contraintes de sécurité, de fiabilité et de qualification imposées par Planète Sciences et le CNES.
Son objectif est d’établir le profil d’évolution de la pression en fonction de l’altitude, puis de retracer le comportement de la fusée pendant ses différentes phases de vol. Pour rendre ces mesures exploitables, Esmée devait atteindre l’altitude la plus élevée possible avec le propulseur fourni par le CNES.
Architecture globale du système

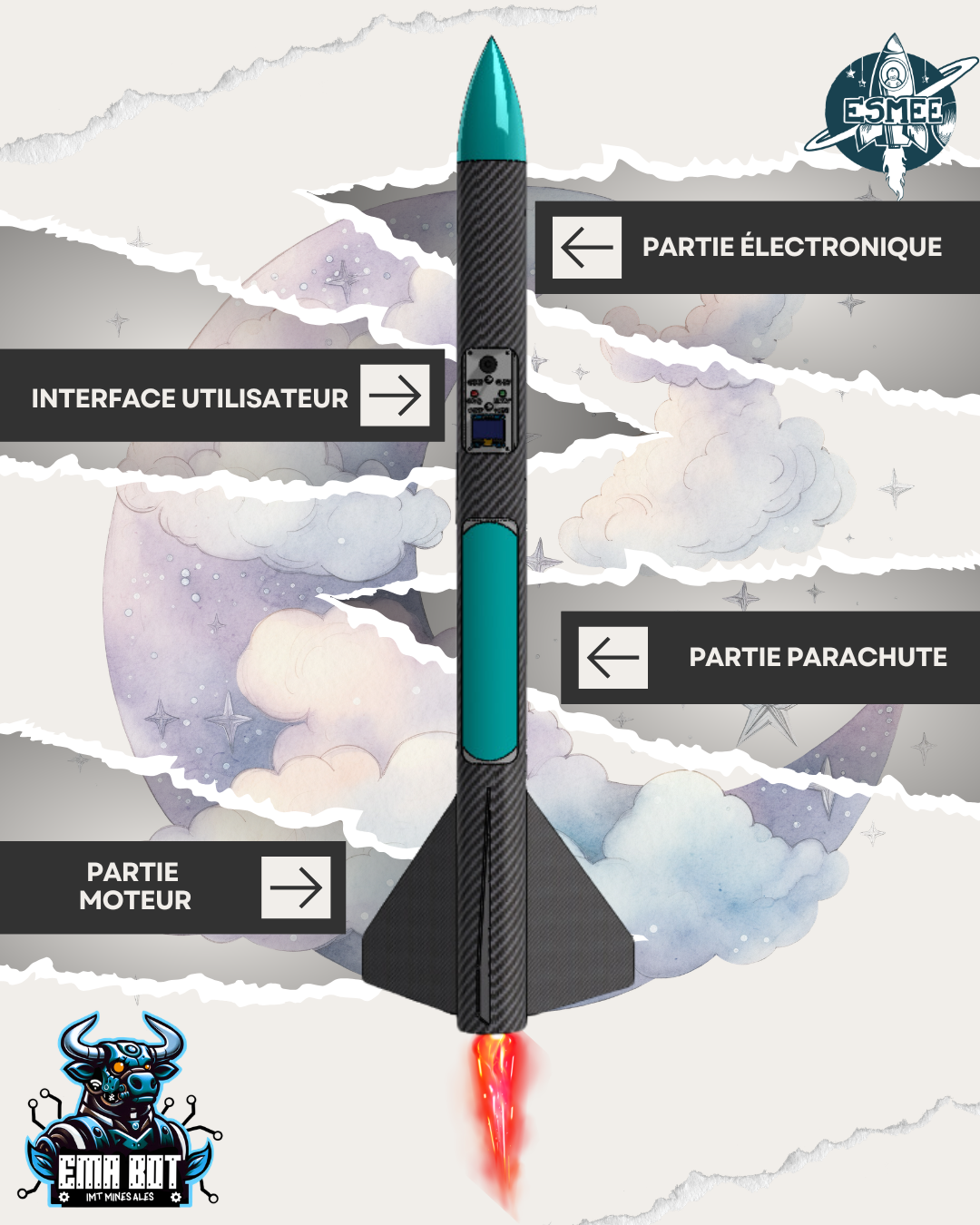

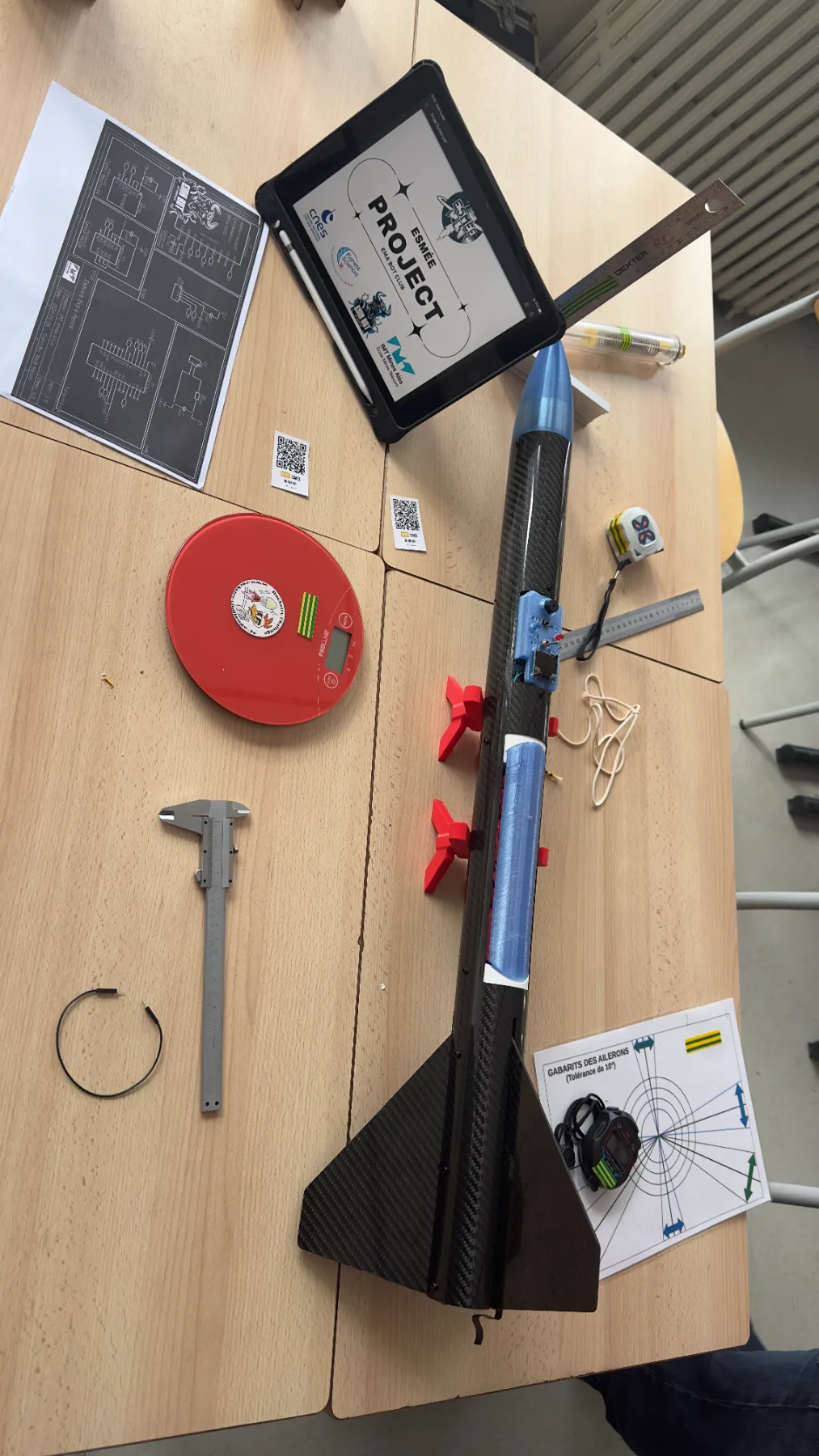

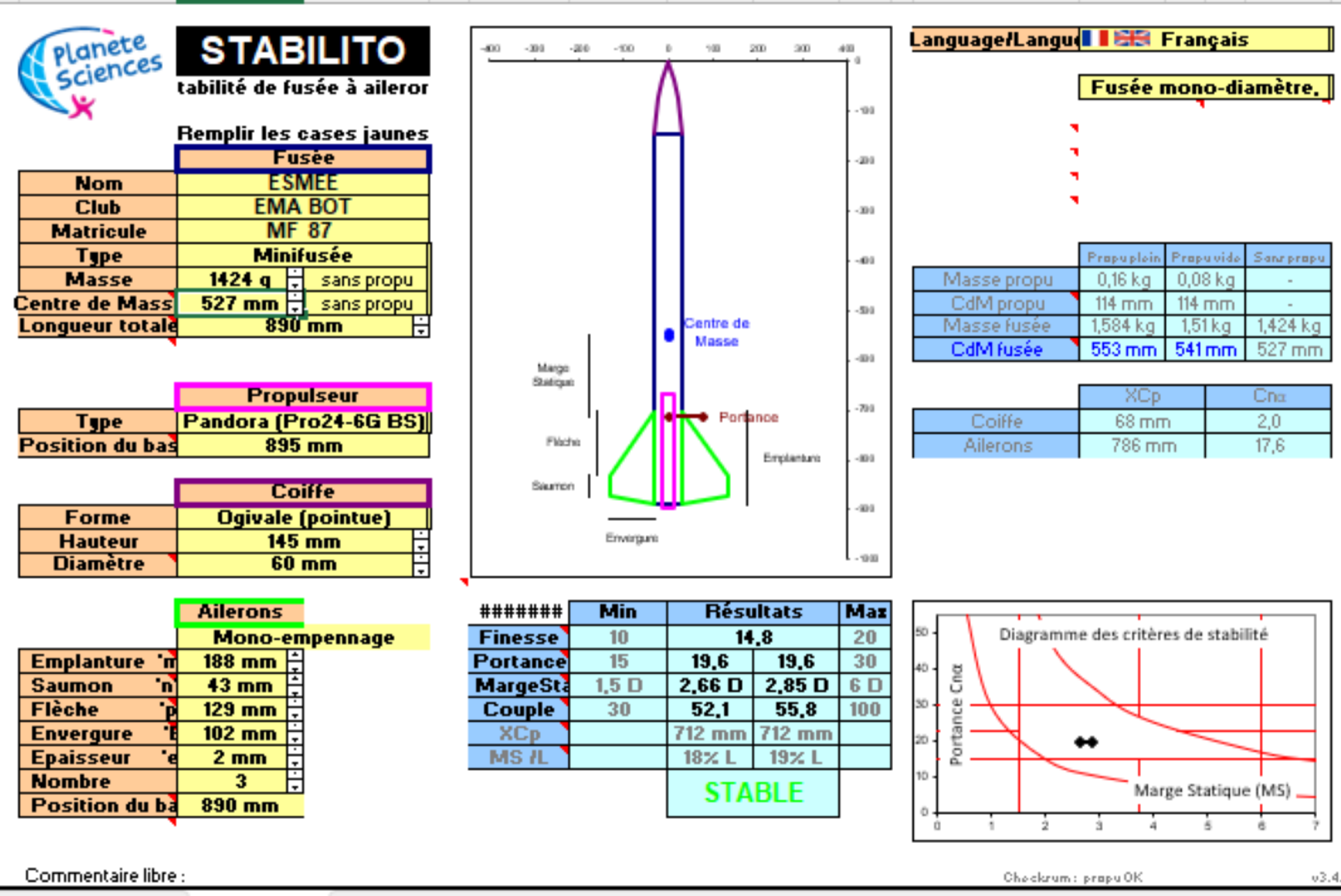

Son dimensionnement a conduit à une architecture mono-étage de 60 mm de diamètre extérieur, réalisée majoritairement en fibre de carbone et en PETG, pour une masse totale de 1424 g hors moteur.

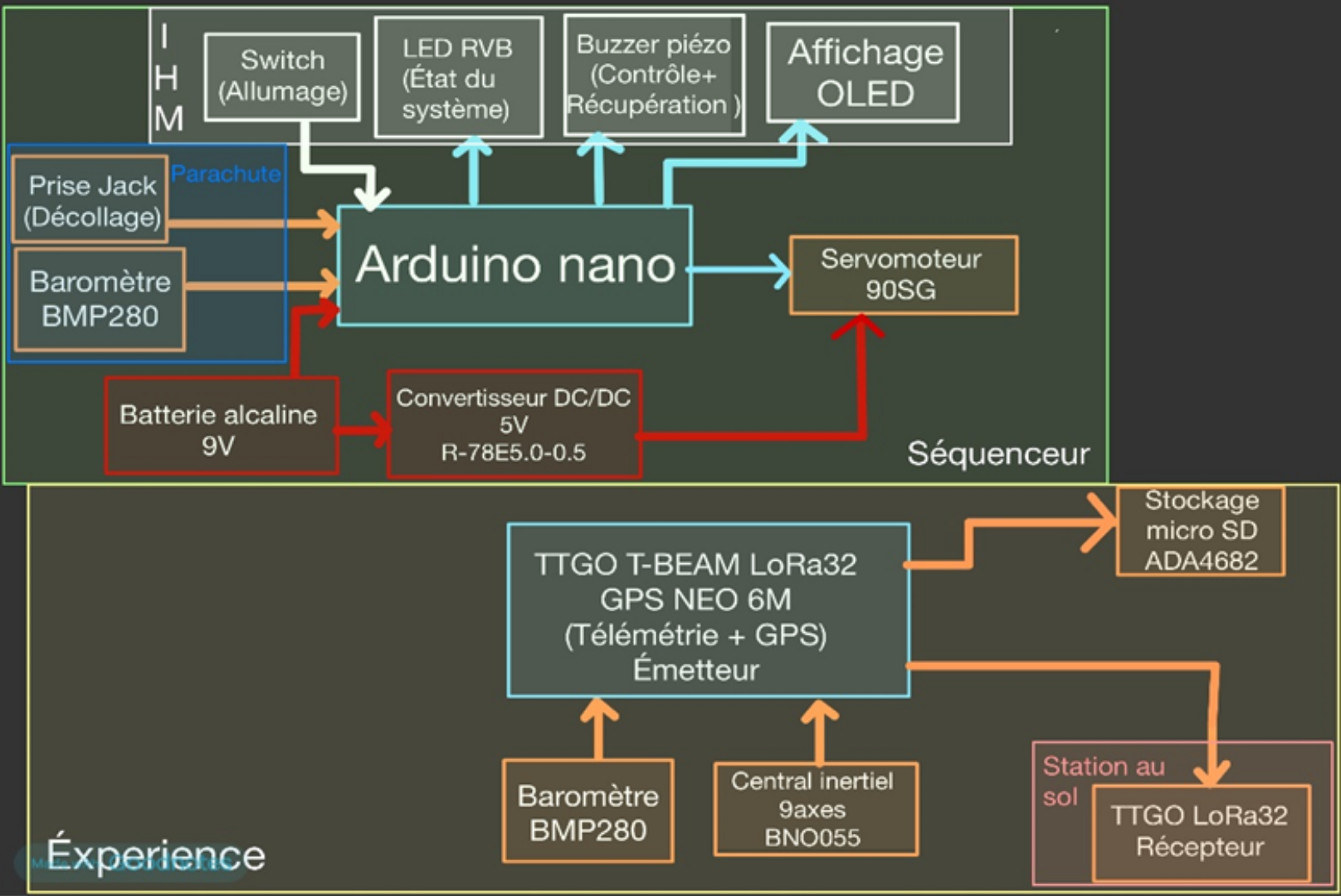

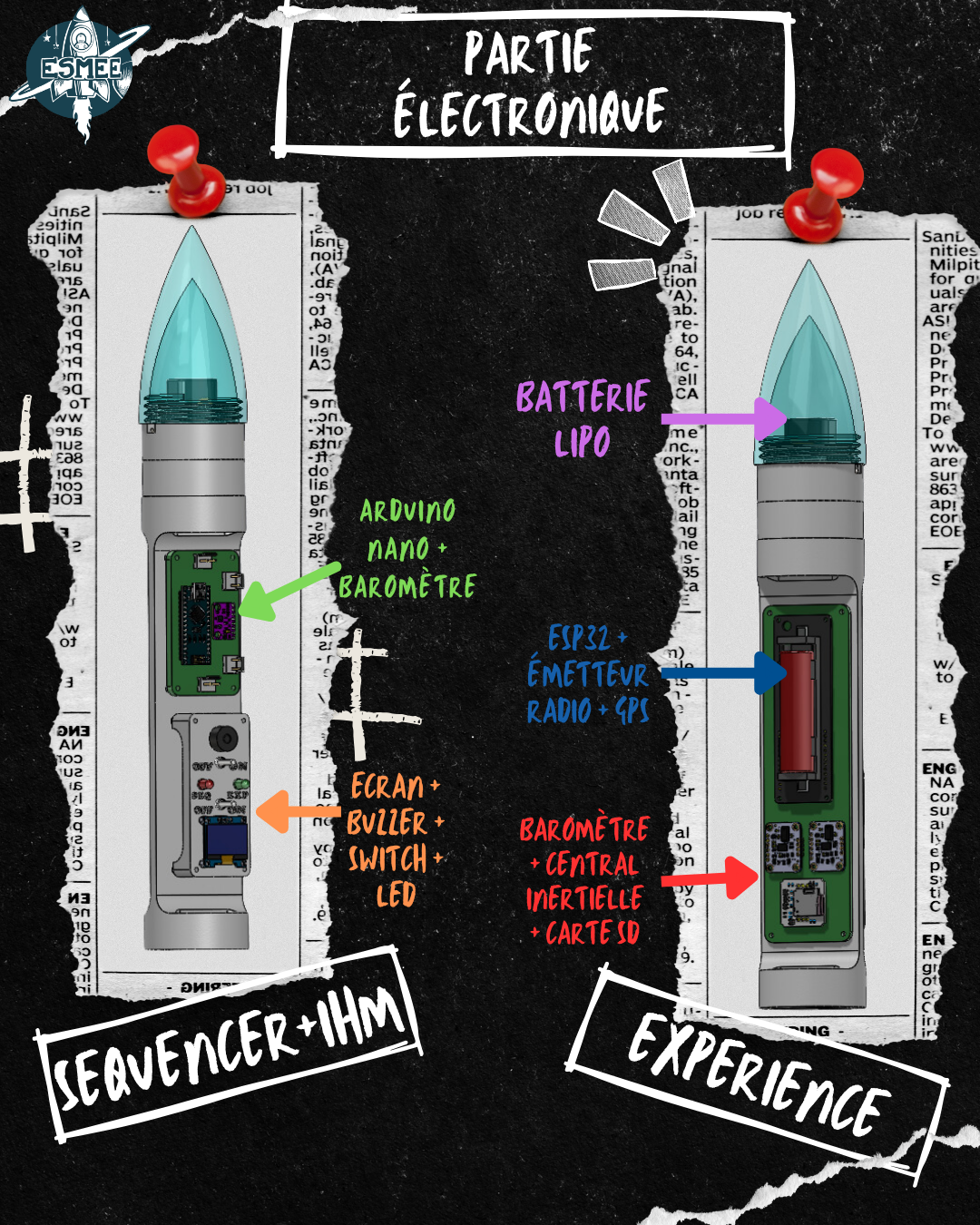

L’électronique embarquée est organisée en deux blocs distincts : un séquenceur dédié aux fonctions critiques du vol, notamment au déploiement du système de récupération, et une partie expérience dédiée à l’acquisition, au traitement, au stockage et à la transmission des données. Cette séparation permet d’exploiter le vol à deux niveaux : en temps réel pour le suivi de mission, et en post-vol pour l’analyse détaillée des performances, des transitions de phase et de l’évolution de la pression en fonction de l’altitude.

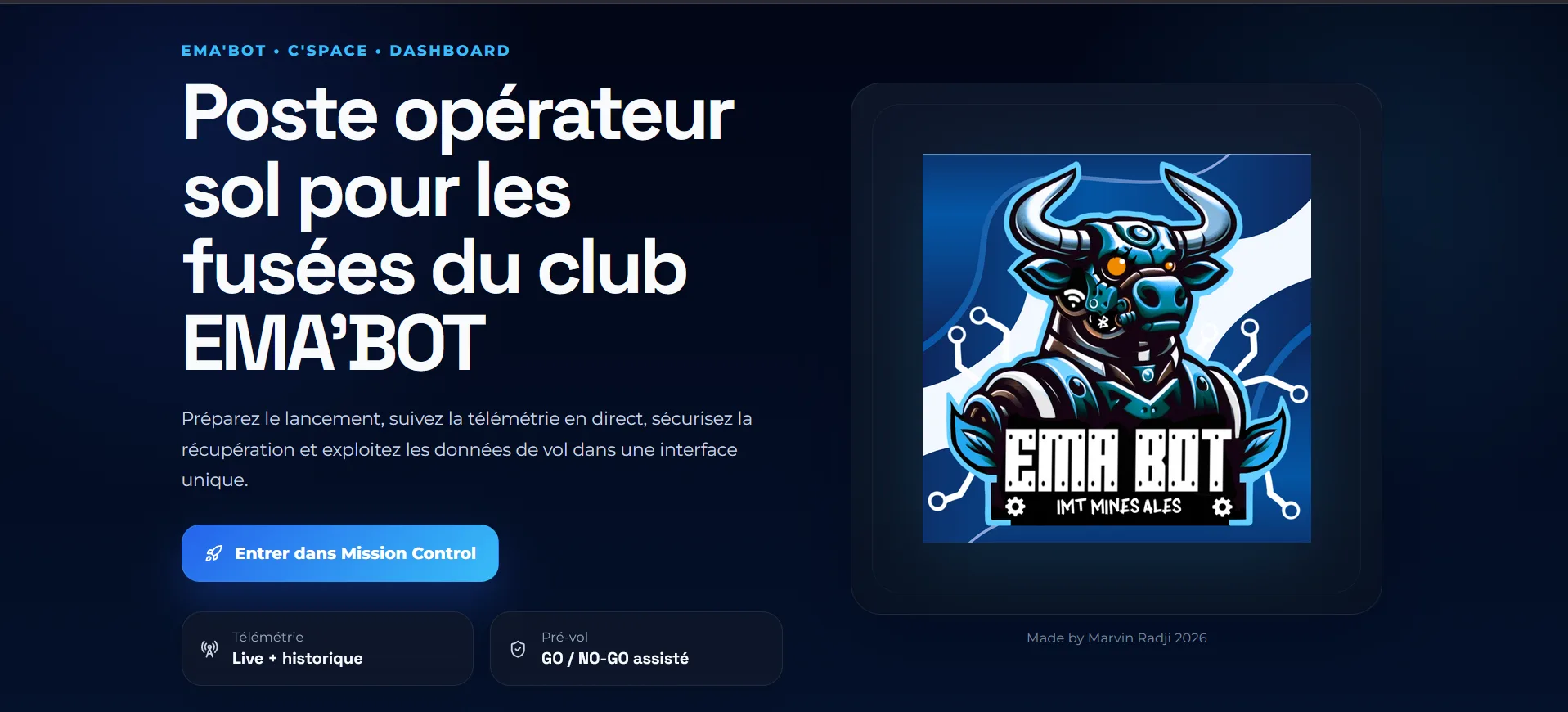

Poste opérateur

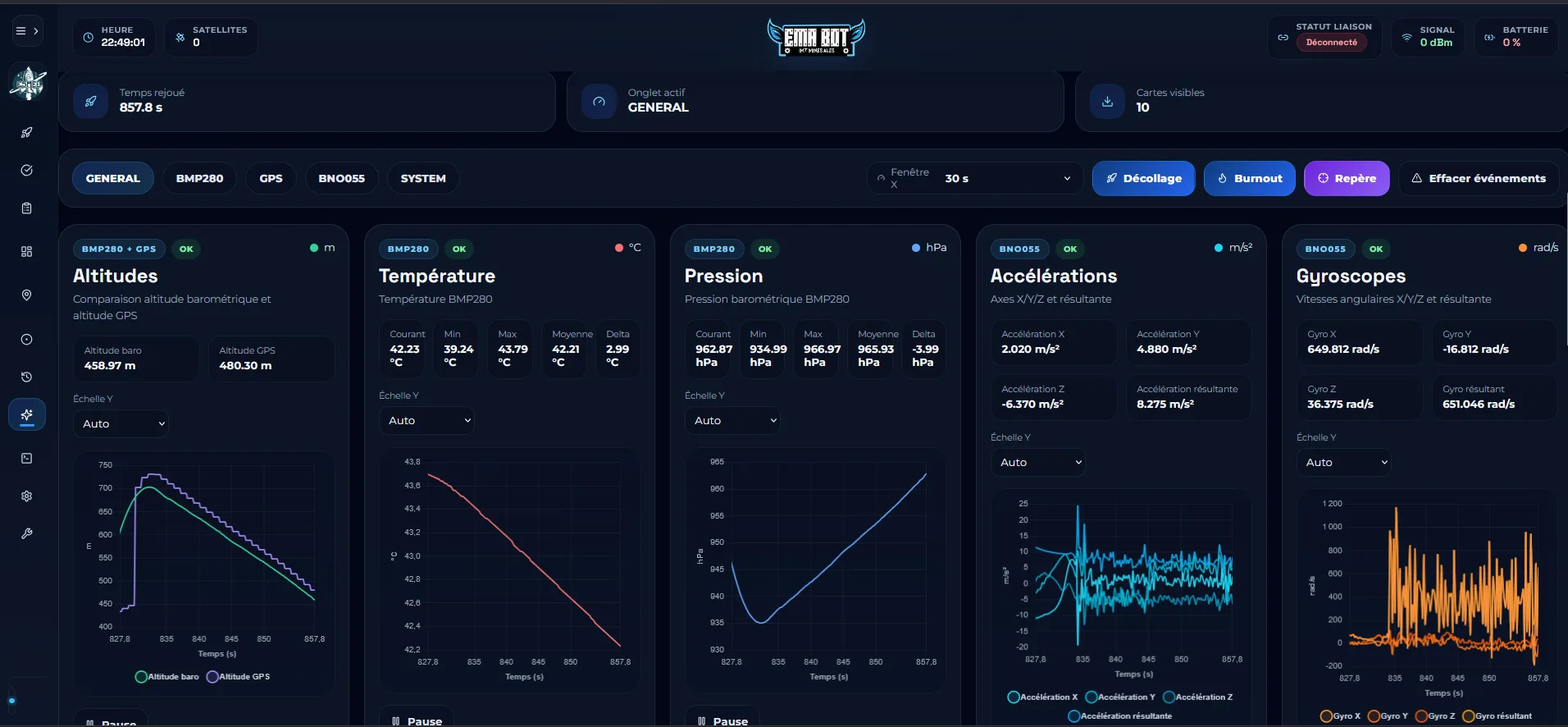

Tableau de bord mission
En complément du système embarqué, j’ai développé un poste opérateur de suivi mission. Il rassemble télémétrie, états système et données de vol dans une interface lisible, utile en direct comme en analyse post-vol.
L’interface couvre trois usages : préparer le lancement, suivre le vol en direct et exploiter les données après mission. Elle centralise liaison, batterie, capteurs, événements, courbes et carte de récupération dans une lecture rapide pensée pour le terrain.
Analyse capteurs
Courbes et métriques BMP280, GPS, BNO055 et système pour relire chaque phase du vol.

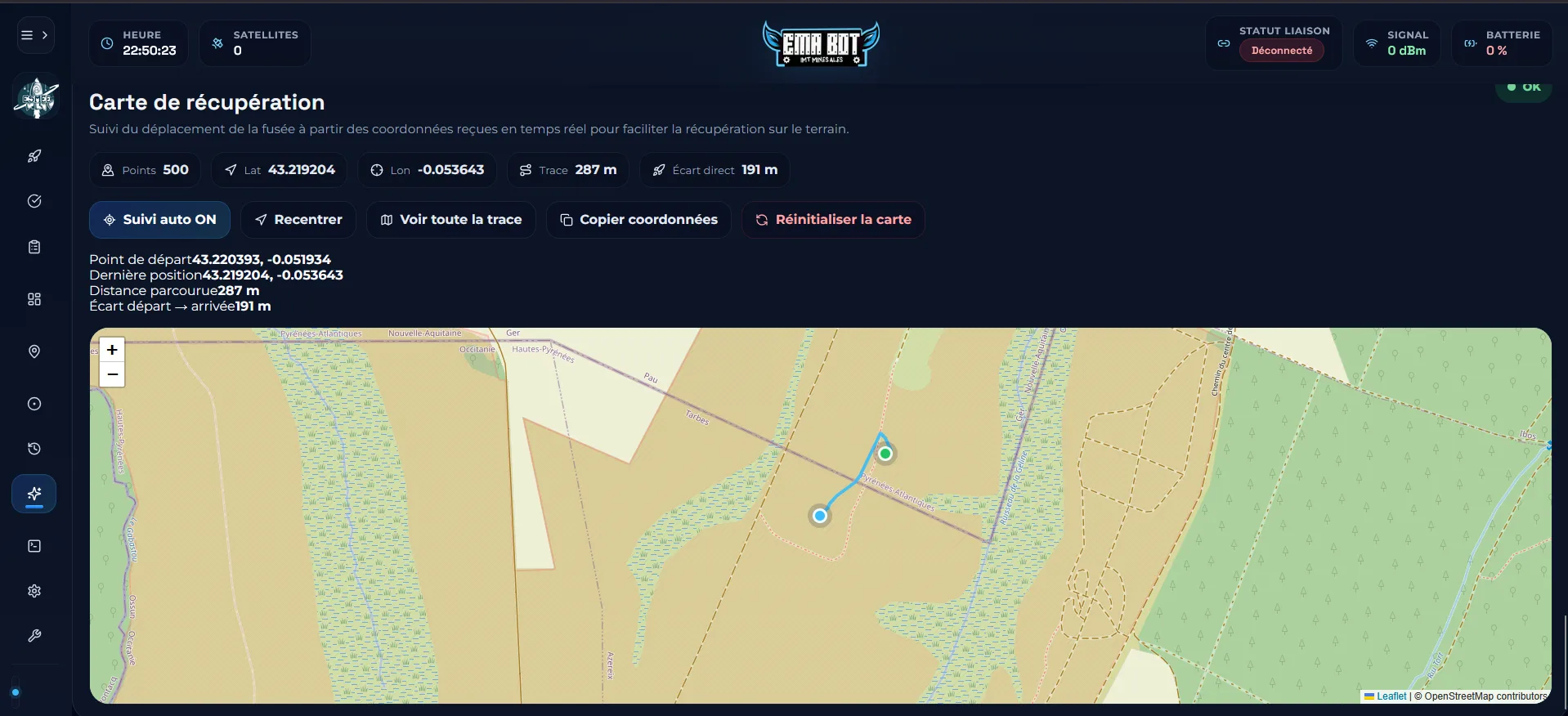

Récupération
Trace GPS, dernière position et rejeu de session pour retrouver la fusée puis analyser le vol.
Fonction
Supervision sol
Usage
Live + post-vol
Modules visibles
Capteurs + carte
Apport
Données lisibles
Pourquoi cette brique compte
Le tableau de bord relie l’embarqué, la station sol et l’analyse post-vol. Il donne à Esmée une restitution complète, au-delà du seul vol.

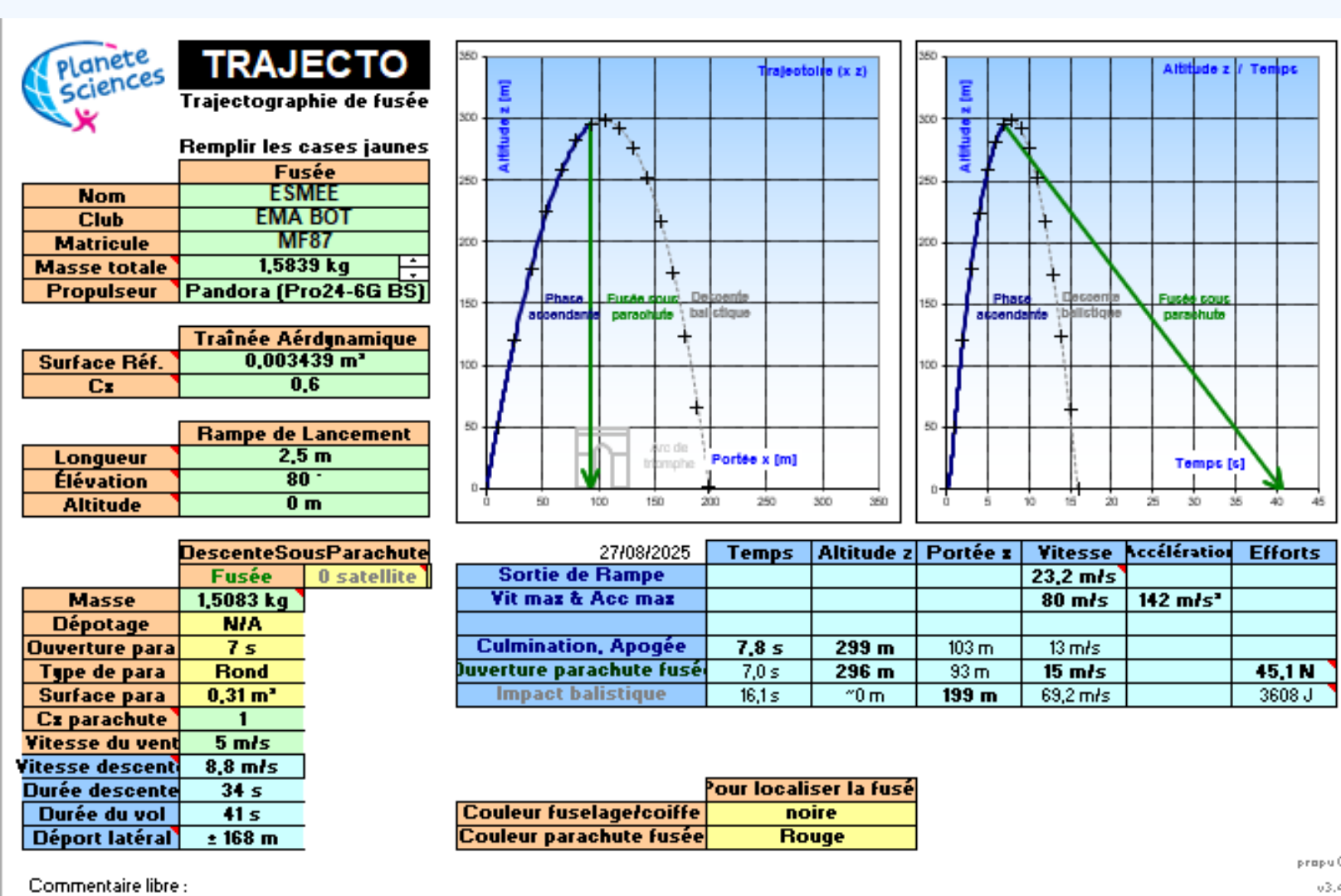

Analyse du vol
Lecture des données de vol
Les mesures enregistrées sont synthétisées autour de quatre repères : apogée, durée de montée, vitesse verticale et pression atmosphérique.
À retenir : la trajectoire est exploitable, avec une mesure barométrique stable et un GPS utile en comparaison après acquisition fiable.
Altitude relative
La courbe barométrique sert de référence ; le GPS permet de comparer la cohérence de la trajectoire après stabilisation.
Décollage
T+0.0 s
Apogée
T+8.2 s
Atterrissage
T+33.6 s
Les repères verticaux situent le décollage, l’apogée et l’atterrissage.
Vitesse verticale
Le passage sous 0 m/s marque le basculement après la montée.
Pression atmosphérique
La baisse de pression accompagne la montée et confirme la cohérence physique des mesures.
Retour d’expérience
Ce que le projet m’a appris
Porter Esmée seul, sur un projet qui mobilise habituellement une petite équipe, m’a appris à tenir une responsabilité complète : conception, intégration, essais, télémétrie, analyse des données et restitution finale. Cette expérience m’a surtout fait progresser dans ma manière d’arbitrer, de structurer et de garder une cohérence d’ensemble.
Pilotage autonome
Reprendre un projet en retard, redéfinir les priorités et maintenir une trajectoire réaliste jusqu’à la campagne de vol m’a appris à décider vite sans perdre la vision globale.
Intégration technique
Travailler sur la mécanique, l’électronique, les capteurs, la récupération et la télémétrie m’a obligé à relier chaque sous-système au fonctionnement complet de la fusée.
Valorisation des données
Le tableau de bord et l’analyse post-vol m’ont appris à transformer des mesures brutes en restitution lisible, utile pour comprendre le vol et présenter le projet.
En une phrase : Esmée m’a appris à conduire un projet complexe avec autonomie, lucidité et sens des priorités, depuis l’objet physique jusqu’à la donnée exploitable.
Galerie du projet
Aller plus loin
Cette page peut encore être enrichie avec un schéma de l’architecture embarquée, des choix de conception détaillés, une visualisation 3D issue des données inertielles ou un retour d’expérience complet de campagne.
